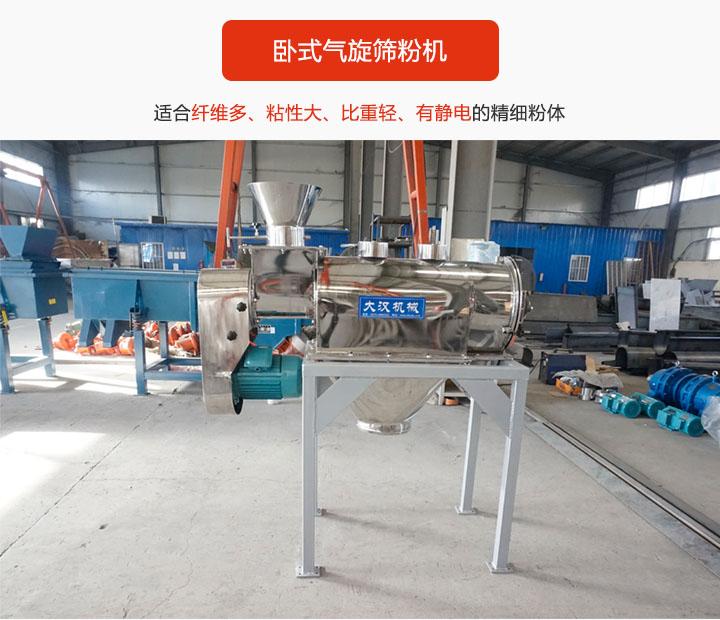

卧式气旋筛粉机
卧式气旋筛粉机简介：
卧式气旋筛粉机由于形状为横卧状所以也叫卧式气流筛分机。该设备的核心部件是网为圆筒状，置于机体内。在作业初始阶段，物料通过螺旋输送系统后，和气流混合、雾化进入网筒内，为接下来的筛分做好了准备。
当物料进入网筒后，通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而近使物料喷射过网，由细料排出口排出。与此同时，不能过网的物料沿网筒壁从粗料排出口排出，由此完成整个粗细分离的作业流程。
卧式气旋筛粉机工作原理：
物料通过螺旋输送系统后，和气流混合、雾化进入网筒内；通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而近使物料喷射过网，由细料排出口排出，不能过网的物料沿网筒壁从粗料排出口排出。
卧式气旋筛粉机的性能特点：
和普通的振动筛不同，卧式气旋筛内部没有剧烈震动，而是靠风轮叶片产生的旋风推进力，使超细粉喷射过网。这种特殊的筛分方式，让它在处理易团聚、比重轻的物料时优势非常明显。它的核心性能特点如下：
1、整机体积小、重量轻、平稳无振动、无噪音、密闭性能好、无粉尘、效率高。
2、壳体结构新颖，安装简单，控制方便。
3、可单机或多机配套使用，长时间连续运作，安全可靠。
4、筛网受旋风的冲刷，可自动清网。
5、对结块物料有再破碎功能。
6、新式外球面轴承，延长使用寿命。
7、新式设计：气体保护系统能将净化后空气输至设备端，可以有效的降低设备在运转过程中所产生的温度；对轴承形成气体隔离层，从而杜绝粉尘的进入，有效的延长轴承的使用寿命，减少保养频率，提高工作效率。
8、可特殊设计，满足特别需要。

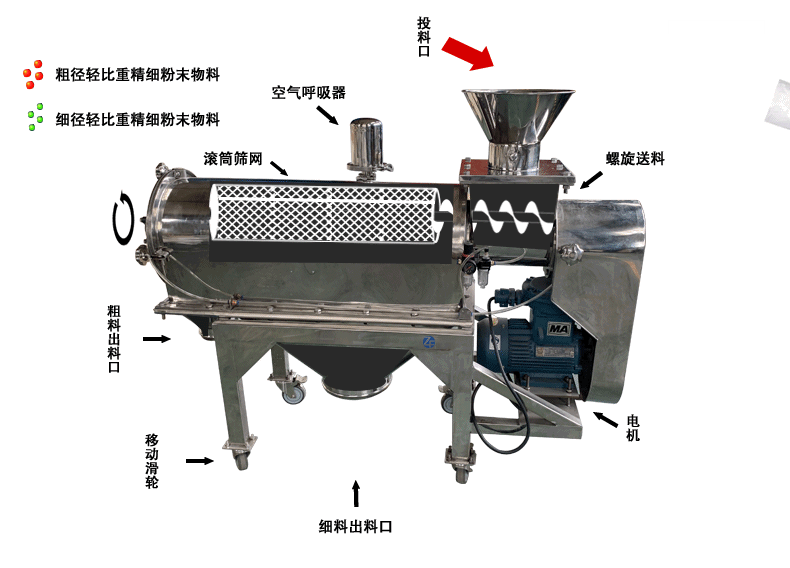

卧式气旋筛粉机结构
卧式气旋筛粉机整体呈横卧状，内部没有剧烈振动，主要靠风力和离心力作业。整机主要由负责均匀进料并混合气流雾化的螺旋输送系统、起到全封闭防尘作用的横卧机壳、作为核心筛分部件的圆筒状筛网、产生旋风推进力和离心力将物料强制喷射过网的风轮叶片、用于自动分类排出成品的粗细料排出口，以及提供稳定动力的传动装置共同组成。这种独特的结构设计，让它在全封闭状态下实现了连续作业，既使车间干净卫生，又减少了超细粉筛分易堵网的难题。

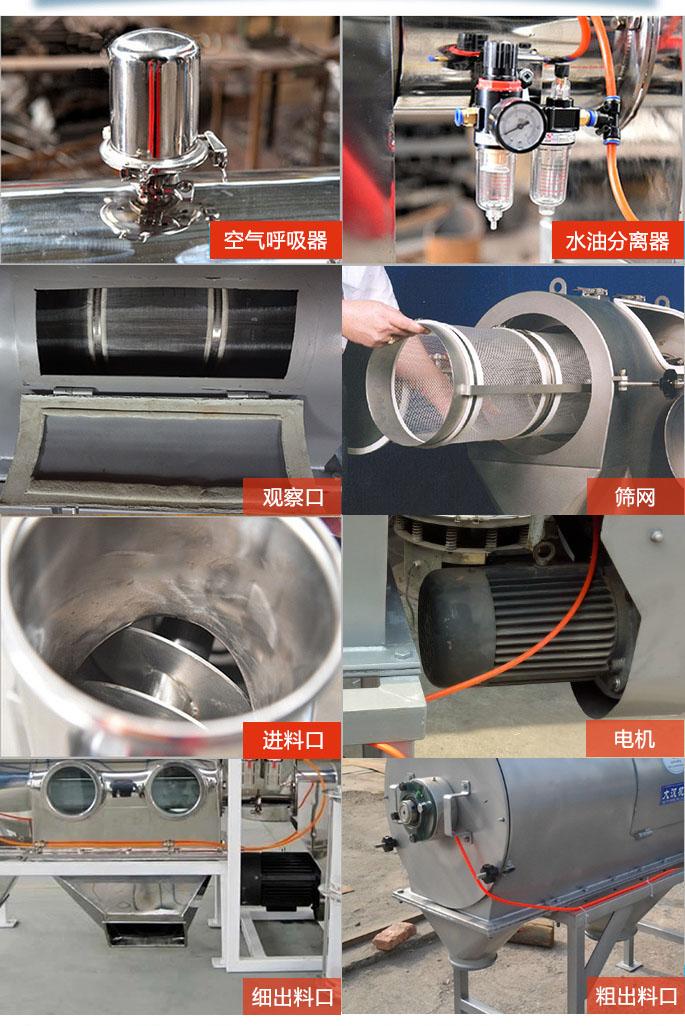

卧式气旋筛粉机细节展示：
这种靠气流干活的设备，核心全在里面。为了让大家看得更清楚，我们拆解了几个关键部位。您可以直观看看风轮叶片是怎么排布的，圆筒筛网是怎么固定和更换的。看看这些核心配件的真材实料，您对后期的使用成本和维护就心里有数了：

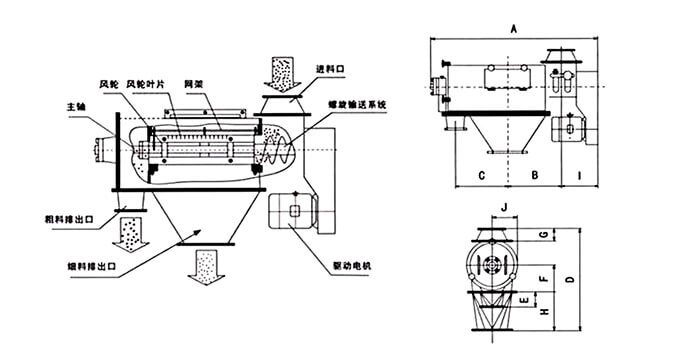

卧式气旋筛粉机形尺寸及技术参数：
卧式气流筛主要由进料端的螺旋输送系统将物料均匀推入并与气流混合雾化；核心筛分部分由横卧的全封闭机壳包裹着圆筒状筛网与内部高速旋转的风轮叶片组成，利用离心力和旋风推力迫使雾化物料悬浮并强制喷射过网；筛分后的细粉与粗料分别通过底部的细料口和另一端的粗料口自动排出，实现连续作业；侧边的外置电机传动装置则提供稳定动力并方便检修。
这种独特的结构巧妙解决了超细粉易抱团、易糊网、粉尘大等痛点，既使设备高产，又让后期维护极为省心。
卧式气旋筛粉机有WQS18-65、WQS30-100、WQS50-130三个型号，电机功率从2.2KW到5.5KW不等，型号越大动力越强，主要满足不同产量的需求。在材质上，提供Q235A（碳钢）和SUS304（不锈钢）两种选择，碳钢经济实用，不锈钢防锈耐腐蚀，方便食品、医药等不同行业的人员按需挑选。最关键的是，这三个型号均支持500目以下的超细粉筛分作业，能很好地维持筛分精度。
| 型号 | 材质 | 功率 | 适用 |
| WQS18-65 | Q235A | 2.2KW | 500 目以下筛分 |
| SUS304 | |||
| WQS30-100 | Q235A | 4KW | 500 目以下筛分 |
| SUS304 | |||
| WQS50-130 | Q235A | 5.5KW | 500 目以下筛分 |
| SUS304 |
卧式气旋筛粉机宜筛物料：
卧式气旋筛不靠剧烈震动筛分，而是靠风力和离心力强制物料过网。因此，它特别擅长处理传统设备效率极低的“疑难杂症”物料——尤其是那些极细、极轻、易产生静电、或者容易结块的粉体。具体来说，它最适合筛分以下几种物料：
各种淀粉、葡萄糖粉、木糖醇、大豆蛋白、花生蛋白、维生素C、山梨醇、灵芝粉、麦芽粉、咖啡粉、面包粉、调味品、食品添加剂、中药粉、原料粉、医药中间体、玻璃微珠、珍珠岩、碳化硅、硅微粉、活性炭、环氧树脂、聚乙烯粉、灭火剂、锆英粉、颜料（酞青蓝、酞青红、酞青黄、黄丹、高砂陶瓷颜料等）、磁性材料、钴粉、叶腊石微粉、硫酸钡、锰酸锂、硼酸锌、粉煤灰、矽粉、釉料、粉末涂料、花粉、脱水蔬菜粉、蛋粉、奶粉、苏打粉、香精、氧化镁、氢氧化镁、氧化钙、氮化硅、氧化铝、二硫化钼、纤维素、纳米级二氧化钛、PVC树脂粉、硅胶粉、瓜儿豆胶、氟化钙等各种粉末类物料。

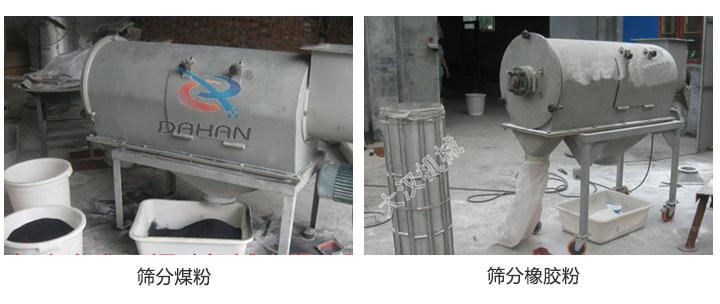

卧式气旋筛粉机应用案例

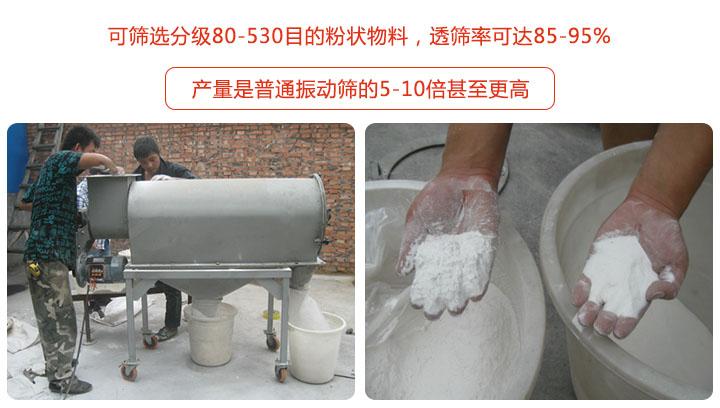

设备到底好不好用，客户车间里的现场图最有说服力。以前很多客户用普通振动筛筛超细粉，经常遇到糊网、产量低、粉尘满天飞的麻烦。下面是我们部分客户在生产现场实拍的应用案例，您可以直观看看这台卧式气流筛是如何全封闭运转、顺畅排料的。看看有没有和您类似工况的：
卧式气旋筛粉机安装操作调试：
安装卧式气流筛其实不难，但这机器是靠“风”干活的，所以在安装、操作和调试的时候，有几个关键点必须拿捏好，不然直接影响产量和密封效果：
1.设备长途运输后要将所有紧固螺栓检查一遍并紧固，当筛机吊装搬移固定位置后，应注意筛机整体处于水平位置。否则，会影响筛机的正常运转。
2.对设备基础无特殊要求，一般放置水泥地面直接使用即可。
3.净化压缩空气与空气过滤器接头联接用耐压(P=0.1MPa)胶管相连。
4.与其它设备配套的联接方式采用螺纹胶管、粗布、合成纤维管进行软联接，也可与管道直接相联。
5.开动筛机前应检查端盖、观察孔、各联接部位有无松动，各联接口是否密封良好。
6.注意观察筛选机转子(流化条)和带动筛网架转动(指FSQWZ型)的减速机是否按机身箭头所标示的规定方向转动，确保无误才能运行。
