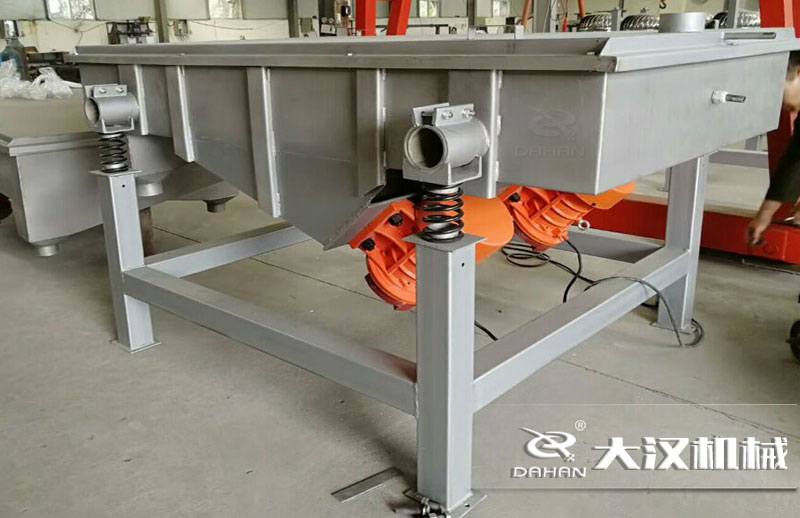

喷淋式直线筛粉机

喷淋式直线筛粉机简述：

      喷淋式直线筛粉机也叫做喷水式直线筛粉机，是在已经成熟使用的直线筛粉机基础上添加喷水装置实现的。

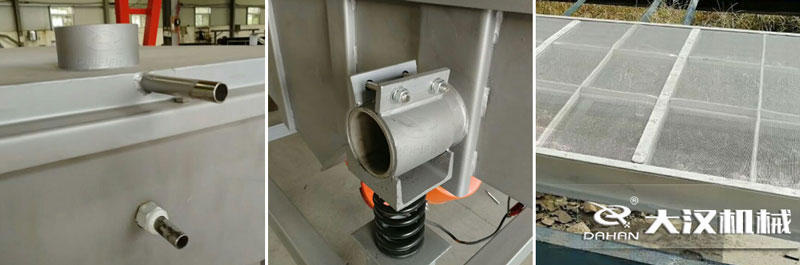

　　直线筛粉机由激振器、筛板、筛箱构成，筛箱的前端设有入料口，后端设有出料口，筛板置于筛箱内，激振器安装在筛箱上。所述的筛网分为两段，一是脱介段筛网，二是分级段筛网，脱介段筛网位于分级段筛网之前，在其上方设置有喷水装置，下方设有与其连通的稀介质漏斗；分级段筛板的下方设有与其连通的筛下物漏斗。

　　本实用新型结构简单，经济实用。它将原由直线振动脱介筛、分级筛两种设备或双层直线筛粉机才能完成的作业由一种设备完成，既可节省设备投资、简化工艺流程，又便于生产操作和系统管理。

　　喷淋式直线筛粉机结构原理：

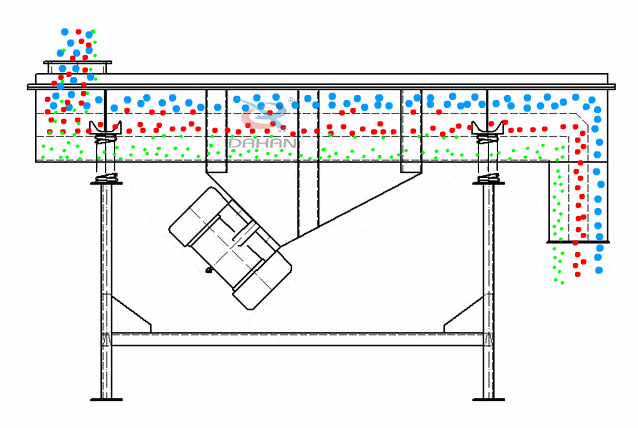

       筛粉机的筛箱依靠两台相同的振动电机做相反方向同步旋转，使支撑在减振器上的整个筛机做直线运动，物料从入料端落入筛箱后，迅速前进、松散透筛，完成筛分作业。本系列筛机采用高性能、高寿命的振动电机为激振源，调节振动电机激振力的大小，可以改变筛机的振幅，

　　调整方法如下：

　　振动电机每端出轴均有一个固定偏心块和一个可调偏心块，调节可调偏心块和固定偏心块之间的夹角可改变激振力的大小。出厂时可调偏心块和固定偏心块之间的夹角为0o，这时的激振力为振动电机的额定激振力F，不同夹角时的激振力如下表，要特别注意，调整激振力时，要将振动电机两端出轴上的可调偏心块向同一个方向，两端调相同的角度。

　　可调偏心块旋转角度 0 60 90 120

　　激振力 F 0.866F 0.707F 0.5F

　　喷淋式直线筛粉机技术参数：

           该系列喷淋式直线筛粉机涵盖DZSF515、DZSF520、DZSF525、DZSF1020、DZSF1025、DZSF1030等型号，筛面尺寸从500×1500mm到1000×2500mm不等，筛面层数1～5层可调，网孔尺寸覆盖2～200目，处理量0.1～20t/h，振次均为960次/分，双振幅6～8mm，电机功率2×0.37kW至2×1.1kW，振动方向角45～60°，外形尺寸随型号从2140×808×848mm至3219×1340×1120mm变化。具体参数如下：

　　喷淋式直线筛粉机使用条件：

　　该设备常规使用环境为海拔1000米以内、环境温度不高于40℃、20℃以下相对湿度不超过90%；若用于筛分腐蚀性物料，与物料接触部位应采用不锈钢材质；具体使用条件如下：

       1、海拔不超过1000米；

　　2、周围环境温度：不超过40oC

　　3、相对湿度不超过90%（20oC以下）

　　4、筛分腐蚀性物料时，接触物料部分材质采用不锈钢。

      注：超出上述条件使用，可能影响设备性能及寿命，请与厂家协商确认。

•
