螺旋输送机

温馨提示: 如果您对我们的产品、服务感兴趣,或者有其他可以帮助到您的,您可以通过点击获取报价与我们在线交流。 您也可以拨打我们客服电话:0373-2682333 。我们期待您的咨询,为您创造价值是我们永不变的追求!

  螺旋输送机产品概述

  螺旋输送机是一种封闭管内利用旋转连续螺旋叶片带推送物料的输送机械,水泥螺旋输送机主要用于输送水泥、粉煤灰、矿粉等粉状、微粒状等散状物料。

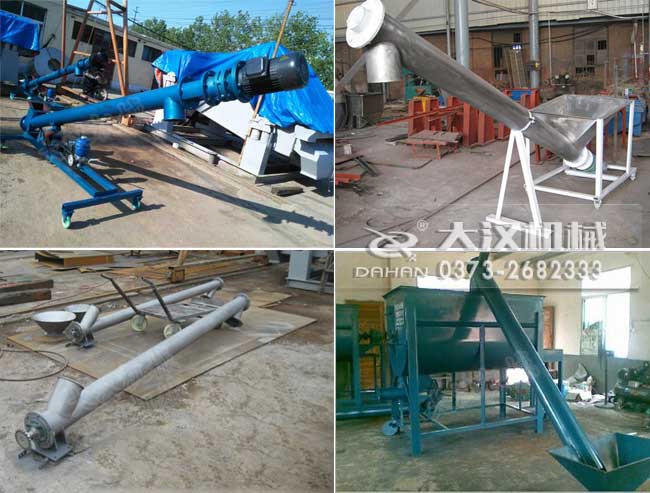

螺旋输送机


  GX型螺旋输送机:螺旋直径共有150、200、250、300、400、500、600mm等七种规格,机身短为3m,长可达70m,级差为0.5m,根据不同现场需要可组成相应输送系统,用于水平或倾角小于20°的单向输送。

  LS型螺旋输送机:LS型螺旋输送机是GX型螺旋给料机的换代产品,螺旋直径为100~1250mm,计有十一种规格,驱动方式有单端驱动和双端驱动两种形式;LS型螺旋输送机身长度每0.5m一档,根据不同现场需要可组成相应输送系统,与GX型螺旋输送机一样,用于水平或倾角小于20°的单向输送。

螺旋输送机

  LC型垂直螺旋输送机:适宜于垂直或有较大倾角地输送粉状或粒状、粘性不大、松散密度在0.5~1.3的干燥物料。LC型垂直螺旋输送机螺旋直径有200、250、315等几种定型规格,大提升高度一般不超过8m,机身高度每0.5m一档,根据不同现场需要可组成相应提升输送系统。

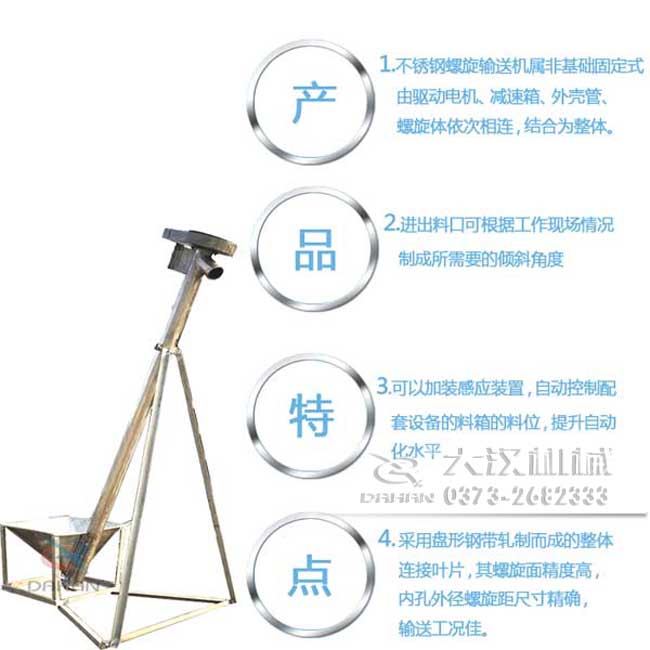

  螺旋输送机特点

螺旋输送机特点

  螺旋输送机不宜输送粘性大、易结块、纤维等原料,水泥螺旋输送机经冷做硬化后的高精度连续无接缝螺旋叶片,外沿硬度达HB240, 螺距间距误差小、动平衡精度高,水泥螺旋输送机采用优质减速机,重型设计,具有转矩大、噪音低特点,水泥螺旋输送机球铰形、管口、法兰、方口法兰等多种接口连接方式。

  螺旋输送机工作原理

  螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移完成输送工作的。头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

  螺旋输送机技术参数

LS型

100

160

200

250

315

400

500

630

800

1000

1250

GX型





200

250

300

400

500









螺旋直径(mm)

100

160

200

250

315

400

500

630

800

1000

1250

螺距(mm)

100

160

200

250

315

355

400

450

500

560

630

转速(r/min)

140

120

90

90

75

75

60

60

45

35

30

输送量QΦ=0.33(m3/h)

2.2

7.6

11

22

36.4

66.1

93.1

160

223

304

458

功率Pd 1=10m(KW)

1.1

1.5

2.2

2.4

3.2

5.1

4.1

8.6

12

16

24.4

功率Pd 1=30m(KW)

1.6

2.8

3.2

5.3

8.4

11

15.3

25.9

36

48

73.3

转速(r/min)

120

90

75

75

60

60

45

45

35

30

20

输送量QΦ=0.33(m3/h)

1.9

5.7

18

18

29.1

52.9

69.8

125

174

261

305

功率Pd 1=10m(KW)

1.0

1.3

2.1

2.1

2.9

4.1

4.7

6.8

9.4

14.1

16.5

功率Pd 1=30m(KW)

1.5

2.3

4.5

4.5

7

8.9

11.6

20.4

28.3

42.2

49.5

转速(r/min)

90

75

60

60

45

45

35

35

30

20

16

输送量QΦ=0.33(m3/h)

1.4

4.8

15

15

21.8

39.6

54.3

97

149

174

244

功率Pd 1=10m(KW)

0.9

1.2

1.9

1.9

2.5

3.4

4.3

5.4

8.1

9.5

13.3

功率Pd 1=30m(KW)

1.2

2.2

3.8

3.8

5.4

6.8

9.2

16

24.4

28.6

39.9

转速(r/min)

75

60

45

45

35

35

30

30

20

16

13

输送量QΦ=0.33(m3/h)

1.2

3.8

11

11

17

31.7

46.5

73.0

99.3

139

199

功率Pd 1=10m(KW)

0.75

1.1

1.6

1.6

2.1

3.1

3.7

4.6

5.7

7.7

11

功率Pd 1=30m(KW)

1.1

1.8

3.4

3.4

4.4

5.6

8

14

16.7

23.2

33

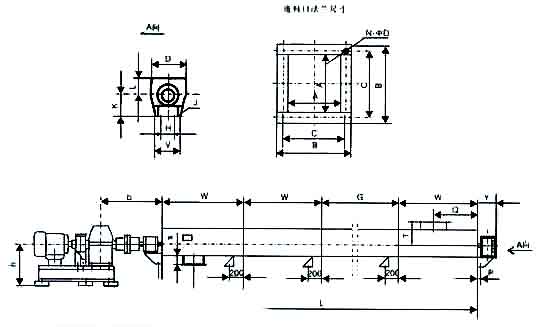

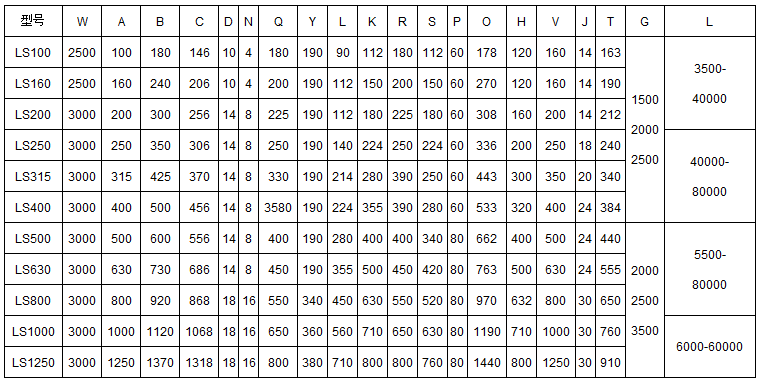

  LS系列螺旋输送机外型尺寸:

螺旋输送机外形尺寸

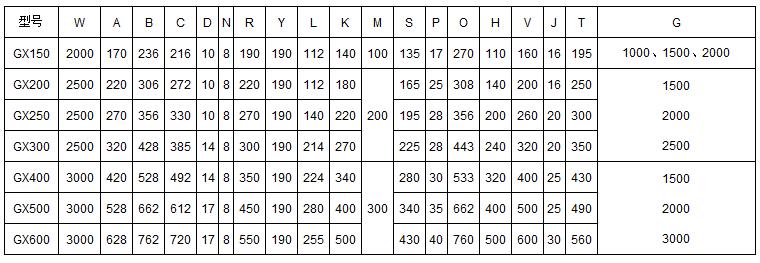

螺旋输送机技术参数
螺旋输送机技术参数

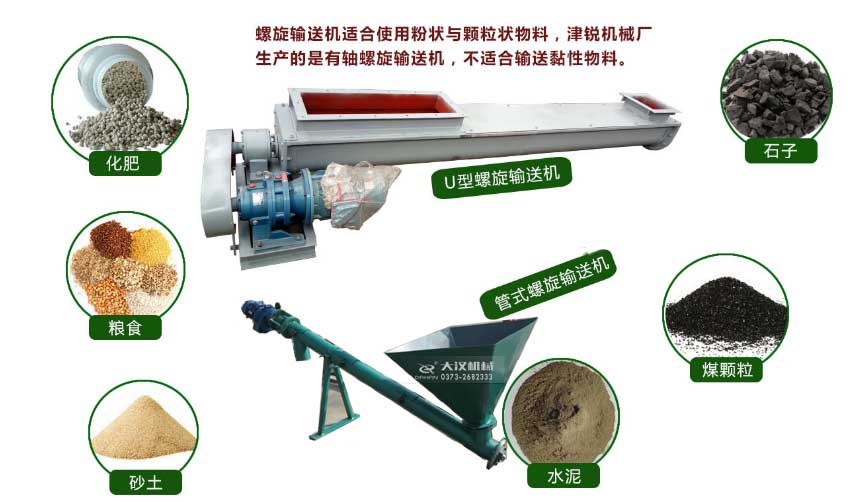

  螺旋输送机应用行业

螺旋输送机

  在陶瓷工业方面:粘土、陶土、二氧化硅、砂、抛光材料、熟石膏、铝氧化粉等。

  在粮食及食品工业方面:面粉、大豆、花生、淀粉、奶粉、食盐、砂糖、维生素补品等。

  在塑料工业方面:塑料粉、塑料颗粒、磨碎了的片料等。

  在木材工业方面:木屑、锯木面、副产品等。

  在建材工业方面:水泥、水泥生料、付料等。

  在方面:过滤物、回收物、苏打灰、飞灰、固定残渣、废料等。

  在农业方面:家畜饲料、养料、粉料等。

  螺旋输送机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等 行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等,物料温度小于200℃。螺旋机不适于输送易变质的、粘性大的、易结块的 物料。如果输送倾斜角度过大请选用GX型螺旋输送机,或直接与我公司技术部门联系进行单独设计。

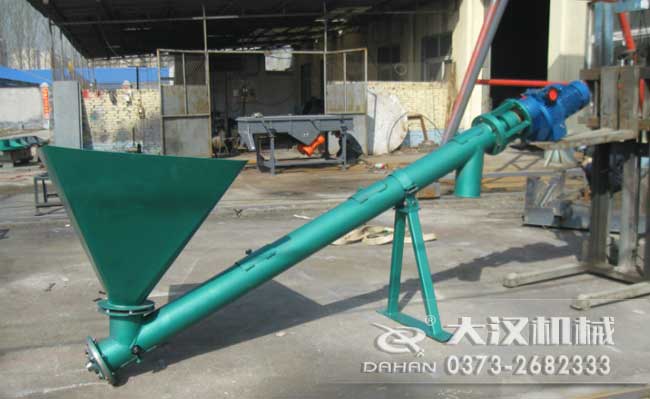

螺旋输送机

  螺旋输送机输送不同物料选用不同材质物料:

  输送耐高温物料:需要选用耐高材质螺旋输送机

  输送需要降温的物料:需要选用水冷式螺旋输送机

  输送腐蚀性物料:需要选用不锈钢材质螺旋输送机或者其他特殊材质螺旋输送机

  输送粘性物料:根据粘度情况一般选用无轴螺旋输送机

  输送大块状物料:需要选用无轴螺旋输送机特殊情况需要另选择

  输送粉状物料:需要选用有轴螺旋输送机

  水平输送物料:需要选用U型LS螺旋输送机/或者根据情况选用管式螺旋输送机

  倾斜输送物料:需要选用管式螺旋输送机

  。。。。。。。。

  提示:再选用螺旋输送机时请把您输送的物料、物料比重、是否有角度输送、输送量、输送长度告知我们,我们将会为您科学合理选型!

  螺旋输送机不宜输送易变质的、粘性大的、易结块的物料,因为这些物料在输送时会粘结在螺旋上,并随之旋转而不向前移动或者在吊轴承处形成物料的积塞,而使螺旋机不能正常工作。
