顶击式振筛机

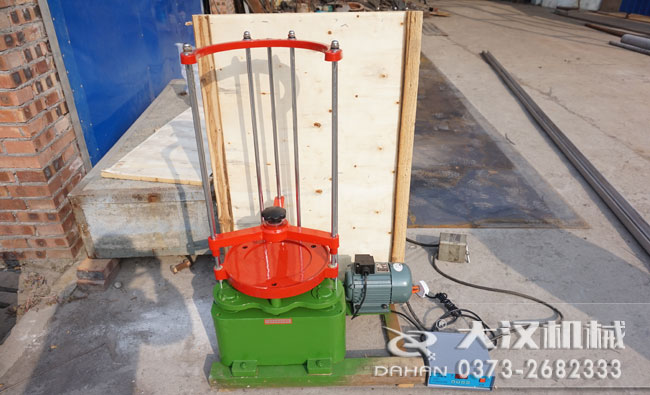

顶击式振筛机概述

DBS-300型顶击式振筛机系在DBS-200型基础上改进的，改进后即能具备原型技术性能，又能保证振击次数稳定可靠，装夹套筛方便灵活，夹紧牢靠，并能自动停车，根据用户需要，可筛分多重特性的产品。

顶击式振筛机作用

顶击式振筛机筛分方式使得筛分物料时同时具备往复和顶击振动两种运动方式，下料快，不会堵塞筛面，要配合标准样品筛使用，代替手工筛，适用于金刚石微粉、超硬材料行业生产分级工序高强度、大频率地反复使用。

顶击式振筛机工作原理

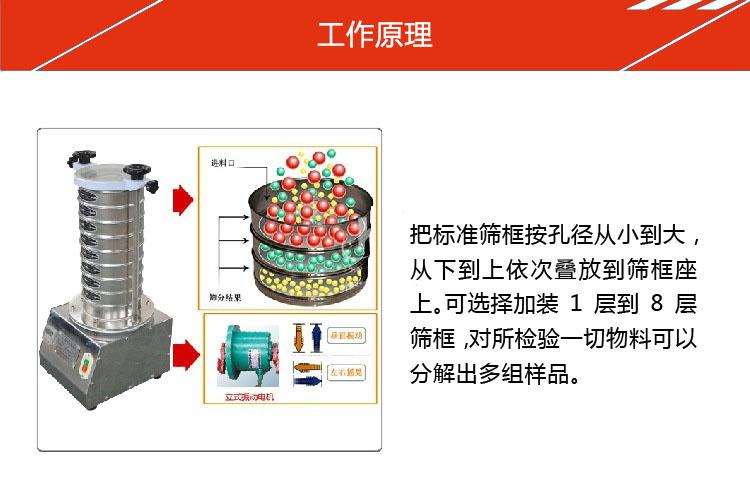

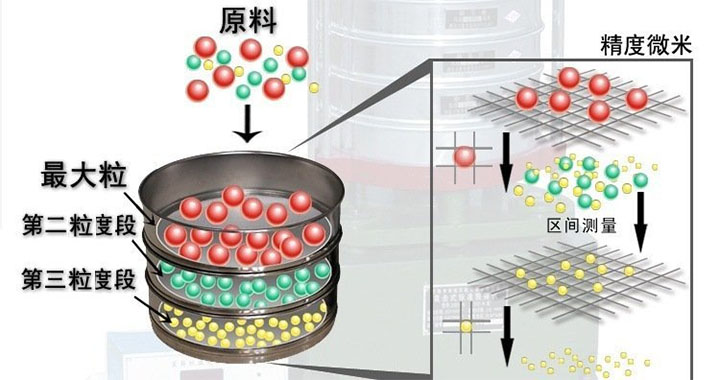

顶击式振筛机是利用电机偏心的原理发生振动，使用时将物料盗取上部筛框内，在振动力的作用下，大于筛框的物料留在筛内，小于筛框的物料落入下道筛框，以此来完成检测、分级的效果。

顶击式振筛机能有效保证筛子摇动和顶击次数，物料不易堵塞，安装有数显式时间继电器，可根据需要自由控制振筛机时间。

顶击式振筛机技术参数

序号	名称	单位	数值
01	筛子直径	mm	200,300
02	筛子叠高	mm	440
03	筛座振幅	mm	8
04	摇动次数	次/分	221
05	顶击次数	次/分	147
06	回转半径	mm	12.5
07	顶击落距	毫米	10mm
08	电机功率	千瓦	0.38
09	电源电压	伏	380
10	电机转速	转/分	2800
11	机器重量	公斤	130
12	外形尺寸	毫米	586*370*952

顶击式振筛机结构图

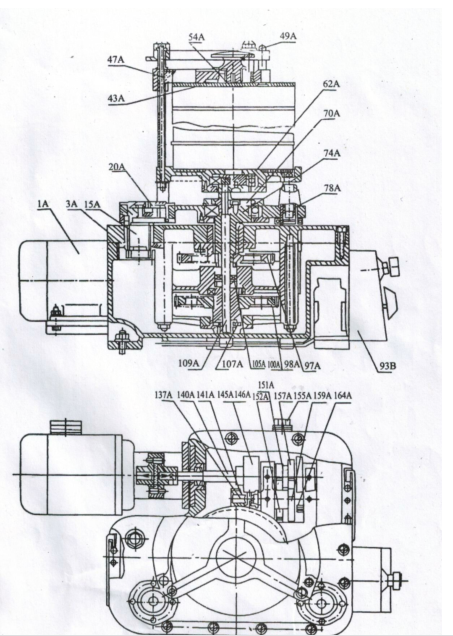

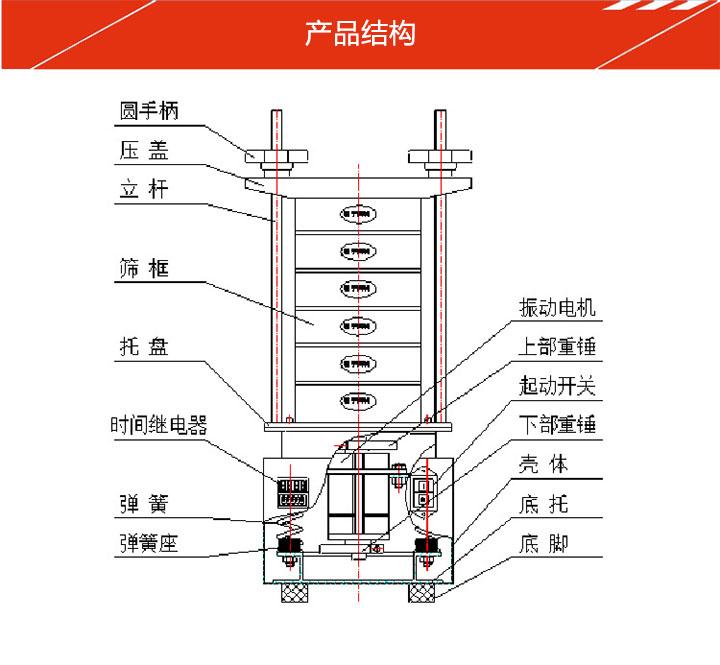

顶击式振筛机如总图所示，主要有机座、上盖、回转机构、振机机构、夹紧机构与套筛组成，主要结构说明如下：

1、回转机构：

电动机（1A）带动传动轴（140A）与离合体（146A）转动轴套（145A）上的齿轮（135A），通过齿轮（125A）而带动齿轮轴（137A）上的小斜齿轮（141A）转动，小斜齿轮带动打斜齿轮（97A）使以键与之联接的空心的主偏心轴（74A）旋转，从而带动以120°均布于上盖（3A）上的三个付偏心轴（15A）回转，使真个活动架得到半径等于偏心距的正圆平面摇动。

2、振机机构：

在活动架得到正圆平面摇动的时候。通过以螺钉与之固连的主偏心上盖（70A）带动打击轴（109A）回转，使打击轴上的上端面凸轮（105A）旋转，同时齿轮轴（137A）上的齿轮（164A）通过齿轮（157A）（159A）带动齿轮轴（100A）上的小斜齿轮带动大斜齿轮（98A）使以键与之联接的下端面凸轮（107A）慢速旋转，上下端面凸轮同向转动产生轴向位移，造成打击轴往上顶起，直到上下平面凸轮缺口处就往下掉而得到振机运动，压缩弹簧（78A）的作用是增强打击力量之用。

3、夹紧机构：

旋转扭紧螺栓（55A）可使退拨螺母（54A）沿轴向移动，使筛盖固定顶杆（47A）往外伸长从而顶死筛盖导杆达到固定筛盖的目的。

顶击式振筛机应用行业

该机适用于地质、冶金、化工、建筑、煤炭国防、科研、砂轮制造、水泥等部门的化验和实验室对物料进行筛分分析。尤其对建筑业砂石骨料试验更为理想，可将15KG骨料分二次装料，每次开机五分钟，既方便有简单完成分级工作，受到选用单位的一致好评。

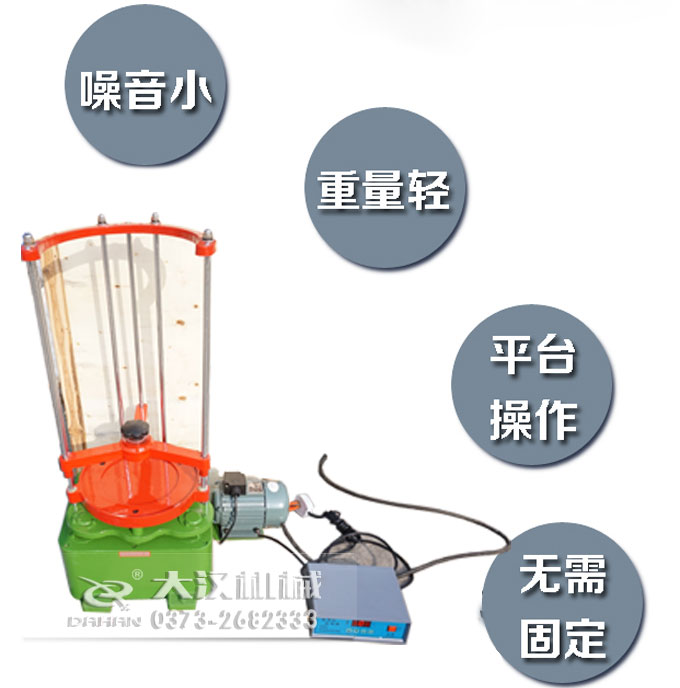

该产品结构先进，性能稳定可靠，欢迎广大用户选用。

顶击式振筛机使用说明

1、在安放筛子时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

2、将需筛分化验的物料倒入顶层的筛子内，盖好筛盖然后安放在顶击筛筛座内。

3、这时反向转动筛盘上的胶木手柄，将整个筛盘向下滑放在套筛上，然后，再顺时针旋转夹筛盘上胶木柄，其内的顶杆轴夹紧承座，把整套分样筛固紧。

4、把顶击式振筛机的定时器旋钮拨到筛析所需时间，打开电源开关，振摆就会开始筛转式的工作。

5、待定时器到达先定时间的定位，振摆仪自动停止工作。

6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提，固定在滑套上，取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重到检析比例。

7、初次工作时无上下震动，因电机倒转，请将电源线头调换一下。

8、工作结束关闭电源。

顶击式振筛机数显操作方法

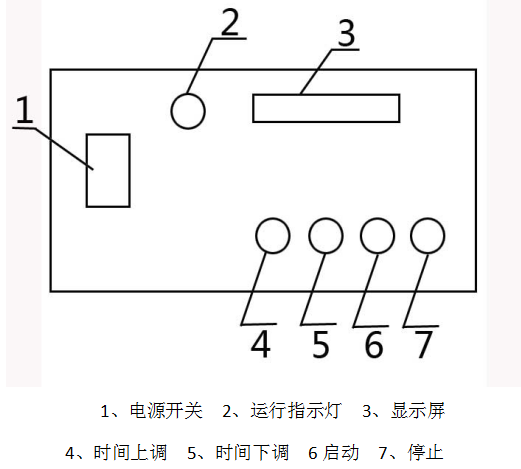

将电机线插头插在程控器插座上，将电源线插头插在三相线插座上

按下电源开关，显示屏亮，同时出现300秒。

设定时间：

①根据用户需要，按轻触键“△”为上调，按“▽”为下调，每按一次“△”“▽”为60秒。

②根据试验规程设定需要时间，按ON键机械开始工作，运行时指示灯亮。

③本仪器在正常工作时，需要停机按OFF键。

④每停机一次，应重新设置时间。

⑤注意：使用时不要频繁开、关机器，停机后应切断电源。

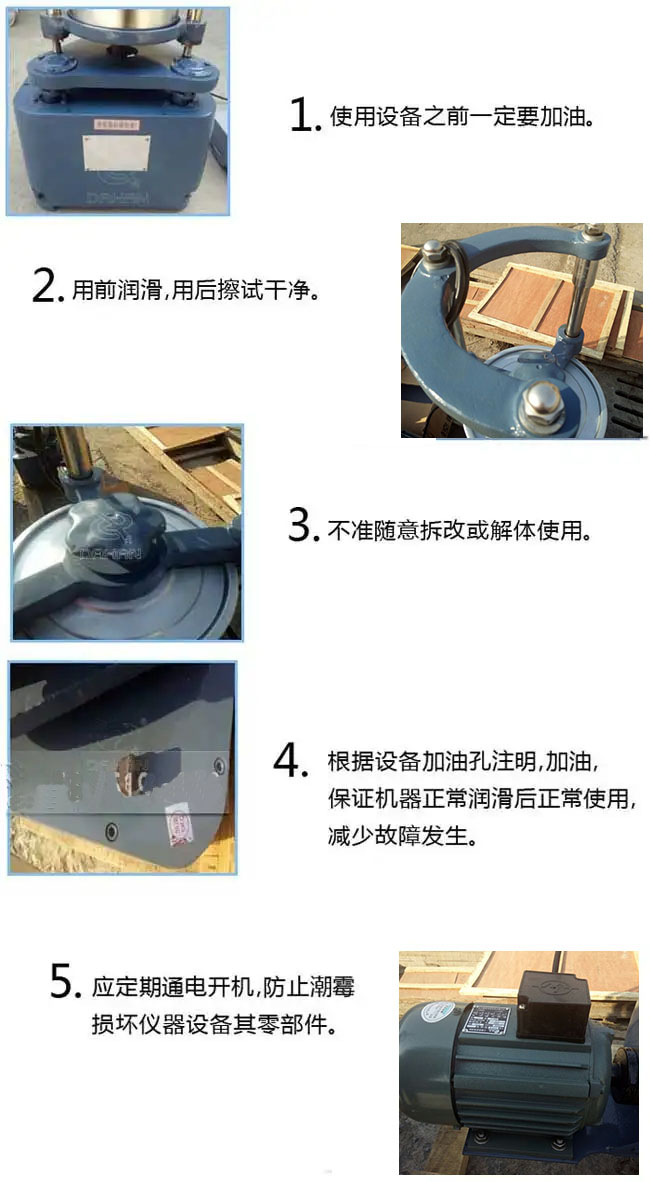

润滑系统

本结构润滑简单，轴承全部用润滑脂——黄油润滑而齿轮和铜套与主（付）偏心轴的润滑都是飞溅润滑。用20#机油3公斤为宜，注油咀（20A）可在付偏心轴处加注润滑油，以防飞溅不到。

自动停车装置

旋转自动停车装置（93B）的电源开关接通电源后，由定时器通过中间继电器控制电动机长期运转货定时运转停止运转，为了保证安全工作，本机电机托盘装有接地线螺钉，用户必须规程接地。

安装

　　

本机可以不用水泥基础直接安放水泥地面上开动也可以安装在水泥基础上，基础螺钉尺寸如图：其厚度300mm。基础露出嗲面高度及大小或与地面相平，根据具体使用需要而定，按电工规程安装电路与接地，安装完毕，接通电源后电动机回转方向与箭头相同，就又振机运动，若相反则电机空运转，此时可换接线头，方能正常开动。

顶击式振筛机安全操作规程

开机前，拧出（155A）上螺栓，加足润滑油（用20-4号机油5公斤为宜），装套筛时先将扭紧螺栓（55A）左旋以松开筛盖固定顶杆（47A），然后连同筛盖（43A）往上提，然后右旋固定就可置套筛于筛托盘（62A）上，再将扭紧螺栓左右松开往下压并右旋使之固紧即可工作，根据工作需要，需要常开可将旋钮至常开位，需要定时工作可将旋钮转至要求定时位，需要途中停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。

顶击式振筛机保养简单，每隔3-6个月更换机油一次，使用时注意避免盖板上的7根导杆的变形。

补充定时器使用说明

1、转动旋钮时，不应过快、过猛，以免损坏零件。

2、如要定的时间小于10分钟，应先使旋钮转过10分钟位置，再拧回到所需的定时位置。

3、必须注意防潮、防腐蚀，使用两年左右需清洗加油一次。
