TD皮带输送机

温馨提示: 如果您对我们的产品、服务感兴趣,或者有其他可以帮助到您的,您可以通过点击获取报价与我们在线交流。 您也可以拨打我们客服电话:0373-2682333 。我们期待您的咨询,为您创造价值是我们永不变的追求!

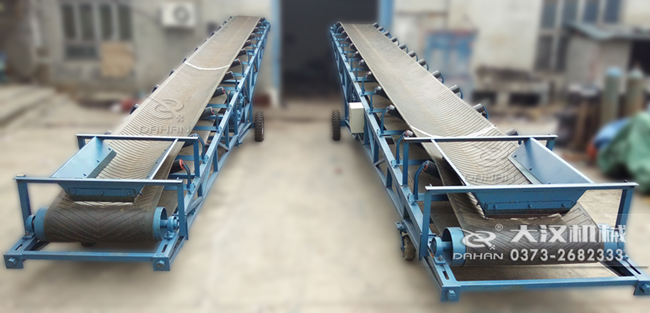

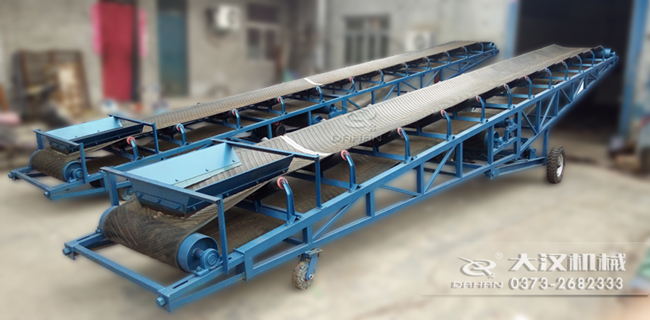

  TD皮带输送机产品概述:

  TD皮带输送机又称为TD75型皮带输送机,由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品。

  由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,DTⅡ型皮带输送机除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式。输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率。该输送机适用的工作环境温度一般为-25~+40℃。我公司还生产轻型皮带输送机和移动式输送机。

  TD皮带输送机基本结构:

  1.驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。

  2.滚动部分:分传动滚筒和改向滚筒两大类。

  3.托辊部分:分槽形、平行、调心和缓冲托辊等。

  4.清扫部分:分弹簧清扫器和空段清扫器。

  5.卸料部分:分固定式犁式卸料器和电动卸料器。

  6.制动部分:有带式逆止器和滚柱逆止器两种。

  7.附件:在罩壳、导料槽、漏斗等。

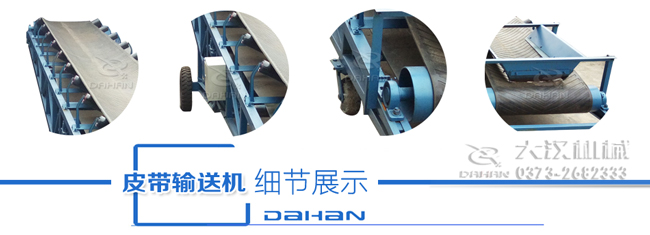

  TD皮带输送机细节展示:

  TD皮带输送机产品代号及订货代号:

  TD皮带输送机的产品代号为TD75,其意义如下

  T D 75

  ┬ ┬ ┬

  │ │ └────────- 1975年定型

  │ └────────── 带式输送机

  └───────────- 通用固定式

  TD皮带输送机的订货代号应作如下标注:

  TD75 B V L

  ┬ ┬ ┬ ┬

  │ │ │ │

  │ │ │ └────────- 胶带输送机的公称长度(米)

  │ │ │

  │ │ └────────── 胶带速度(米/秒)

  │ │

  │ └───────────- 胶带宽度(毫米)

  │

  └───────────── 通用固定式带式输送机型号

  TD皮带输送机工作特点:

  TD75型皮带输送机按其支架结构有固定式的移动式两种:按输送带材料有胶带、塑料带和钢芯带之分。输送机的工作环境温度一般在-10oC--+40oC之间,要求物料温度不超过70oC;耐热橡胶带可输送120oC以下的高温物料。物料温度更高时不宜采用胶带输送机。当输送具有酸性碱性油类物质和有机溶剂等成分的物料时,需采用耐油、耐酸碱的橡胶带式塑料带。带式输送机的带宽可分为:500、650、800、1000、1200和1400mm。用户可根据带式输送机的输送长度,物料的种类、容重、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。

  TD皮带输送机外形尺寸图表:

B D A L H C E d 轴承型号
500 89 720 190 170 130 15 M12 204
650 870 240
800 1070 305
1000
1200
1400
108 1300 375 210 170 18 M12 305
150 455 230 200
1750 525

  标记示例:带宽B=800mm、托辊直径D=89mm的槽形托辊、TD9089槽形托辊。

  TD皮带输送机技术参数表:

承载托 辊形式 带 速(m/s) 带 宽 B(mm)
500 650 800 1000 1200 1400
输 送 量 Q(t/s)
槽 形 拖 辊 0.8 78 131 - - - -
1.0 97 164 278 435 655 891
1.25 122 206 348 544 819 1115
1.6 156 264 445 696 1048 1427
2.0 191 323 546 853 1284 1748
2.5 232 391 661 1033 1556 2118
3.15 - - 824 1233 1858 2528
4.0 - - - - 2202 2996
平 行 拖 辊 0.8 41 67 118 - - -
1.0 52 88 147 230 345 460
1.25 66 110 184 288 432 588
1.6 84 142 236 368 553 753
2.0 103 174 289 451 677 922
2.5 125 211 350 546 821 111

  注:

  1、输送能力Qv值系按水平运输,动堆积角θ为20°,托辊槽角λ为30°时计算的。

  2、带速(4.5)、(5.6)m/s为非标准值,一般不推荐使用。

  TD皮带输送机布置有下面几种基本形式:

  1.水平输送机

  2.倾斜输送机

  3.带凸弧曲形段输送机

  4.带凹弧曲形段输送机

  5.带凹弧及凸弧曲形段输送机

  传动型式与传递功率的关系:

传动型式 功率范围(kw) 备注
弹性联轴器直接传动 2.2~37 功率≤200kw时电压为380V
功率≥220kw时电压为6000V




Y系列电机加液力偶合器 45~315
电动滚筒直接传动 2.2~55
绕线式电机 220~800
