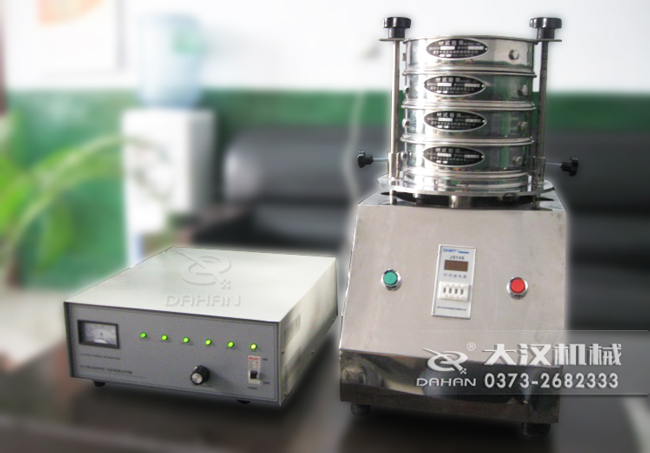

超声波试验筛
超声波试验筛简介
超声波试验筛，也叫标准超声波试验筛，是在试验筛的基础上加装了超声波换能系统，是微细粉分级的专用设备，检验精度更高更准确，能有效解决强吸附性、易抱团、高静电、高密度、轻比重等物料筛分时造成的堵网问题；超声波试验筛配备时间继电器，可实现0-99分钟定时，自动定时关机，可确保检测的标准性，整机采用304不锈钢材质抛光，防锈蚀、耐高温、无磁性。
超声波试验筛视频
筛分孢子粉
筛分石墨粉
筛分500目钨酸铋
超声波试验筛应用行业
超声波试验筛可用于500目内的面粉，药粉，煤泥，金刚石，石墨，磨料，塑料粉末，碳酸钙，袍子粉，粮食，合金粉，调料粉等物料
超声波试验筛特点
解决堵网问题：加装超声波筛分系统，轻松解决物料因聚团，静电，强吸附，粘性等造成的堵网问题。
检测：超声波试验筛筛框采用不锈钢拉伸抛光而成，可筛分至0.025-3mm。
0-99分定时：超声波试验筛检测时间由时间继电器控制，可准确把控检验时间，自动定时关机。
多层筛框：筛框1-6层可选，可将物料筛选成2-7种不同规格。
超声波试验筛工作原理
超声波试验筛工作时，超声波振动电源产生的高频电振荡由振荡器将振荡波均匀传递到筛面，筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，可防止网孔堵塞，还能提高筛分产量和质量。
超声波试验筛技术参数
| 序号 | 名称 | 单位 | 参数 |
| 1 | 筛具 | 层 | 1~8 |
| 2 | 筛具直径 | mm | ф200ф100ф75 |
| 3 | 筛分粒度 | mm | 0.28~3 |
| 4 | 噪音 | dB | 50 |
| 5 | 振幅 | mm | 0~3 |
| 6 | 振动频率 | 次/分 | 3000 6000 |
| 7 | 振动方式 | 种 | 3 |
| 8 | 电源 | V:HZ | 220:50 |
| 9 | 整机重量 | Kg | 21 |
超声波试验筛结构部件
超声波试验筛由超声波振动电源、DH-300T试验筛(主机)、Φ200型试验筛框,高频连接线、连接器以及时间继电器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波，振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。
A:标准试验筛(主机)—DH-300T试验筛是一种可定时自动关机，保证试验重复性，功能全面操作简单的粒度分析仪器。可将一种颗粒料同时精密分出2~8个粒子段。可用于浆液料的细度及杂物含量分析。
B:超声波振动电源—内置微电脑芯片，可根据超声波的不同状态进行全程数字频率自动跟踪，操作简单方便，长时间工作振荡器发热量低，工作状态稳定。
C:Φ200型试验筛框—在国标Φ 200筛框上装置有超声波振荡器。
D:时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
E:高频连接线—Φ200型试验筛框与超声波振动电源之间采用电缆连接。
F:连接器—航空连接插件。
G:振荡器—高性能超声波转换器件。
超声波振动电源
4.1 电源输入： 交流220V±10%
4.2 整机电流： ≤0.6A
4.3 高频电流： ≤0.5A
4.4 工作频率： 30KHz
4.5 工作模式： 连续、 脉冲
4.6 环境温度： -10~40℃
关于超声波试验筛的供电：
超声波控制系统与试验筛分别供电，试验筛与超声波电源均为单相供电。
超声波检验筛主机与超声波振动电源的连接：
将Φ200型试验筛框中的振荡器的连接线上的插头插入超声波振动电源后面的插座，打开电源超声波振动电源开始工作，根据筛分需要调节功率旋钮。
超声波试验筛配套检验筛框组成：
超声波试验筛上部由固定黄铜螺帽、压板、筛盖、筛框、中筛框、筛底、等距调节杆等等部件组成，所有部件均是选用优质SUS304不锈钢精制加工而成，相互之间配做灵活、互换性能高、堪称筛框之—标准试验筛框。
超声波试验筛的操作：
首先将Φ200型试验筛框放置试验筛托盘上调节夹具高度，拧紧M12与M8螺母，然后将电源线插头插入220V插座，根据测试要求调节时间计时器，打开开关试验筛开始工作，时间计时器倒计时归零时主机自动关闭。
超声波试验筛配套检验筛框规格表：
超声波试验筛配制的筛框为直径200mm；(标准筛标准试验筛)筛网有网孔要GB6003.1-1997金属丝编织网与网孔要求GB6003.2-1997冲孔板筛网两种。兼可装在标准试验筛或拍击式标准检验筛中使用,对各全国种粉体材料的组成进行粒度分级。广泛用于超硬材料(金刚石，立方氮化硼)磨料，地堪，冶金，药典，化工建材等行业颗粒物料的标准筛分和粒度检测。
